导轨式网管型交换机

首页 > 产品中心 > 工业级网管型交换机 > 导轨式网管型交换机

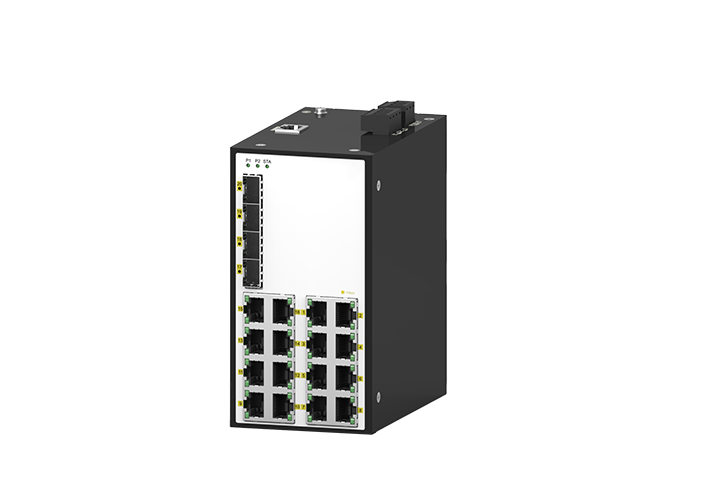

LS9220WT

LS9220WT

LS9220WT 系列

20 口万兆三层导轨式管理型工业以太网交换机

◆ 支持 12 个口，其中 10/100/1000Base-Tx 端口 8 个，4 个千兆 / 万兆 SFP+ 插槽；

◆ 支持 ERPS/MRP/MSTP/RSTP/STP 等多种冗余协议 ;

◆ 支持基于 NAT 的 IP 转换；

◆ 支持静态路由，RIP v1/v2，OSPFv2，RIPNG，OSPFv3 动态路由协议 , 支持 PIM-SM, PIM-DM 组播路由；

◆ 支持 QoS、VLAN、IGMP Snooping 等管理功能；

◆ 支 持 HTTPS/SSL，SSH， 用 户 分 级， 端 口 隔 离， IPSG，arp 防攻击等安全技术；

◆ 支 持 CLI、Telnet、Web 多 种 管 理 方 式 以 及 基 于 SNMPv1/v2c/v3 的网管软件；

◆ 支持 DDM；

◆ 电源支持过载保护、反接保护和冗余保护（LV）；

◆ IP40 防护等级，无风扇散热；

◆ 采用工业级电源设计，多种电源输入方案可选，满足用 户灵活应用；

◆ -40℃ ~75℃工作温度，满足工业应用场景；

◆ 默认导轨，可选壁挂。

规 格

规格参数
端口描述

支持 16 个千兆电口 , 4 个万兆 SFP+ 插槽

支持 8 个千兆电口 , 8 个千兆 SFP 插槽，4 个万兆 SFP+ 插槽

电源输入

低压直流电源:双冗余电源，范围 DC18~36V

高压交直流电源:单路，85-264VAC/100-300VDC 隔离电源，4针端子

电源功耗<25W
电源保护支持过载保护、反接保护和冗余保护(LV)
技术标准
以太网规范

IEEE 802.3: 10Base-T

IEEE 802.3u: 100Base-TX 和 100Base-FX

IEEE 802.3z: 1000Base-SX/LX

IEEE 802.3ab: 1000Base-T

IEEE 802.3ae: 10Gbps Base-T

IEEE 802.3x: 流量控制

IEEE 802.3ad: LACP ( 端口汇聚控制协议 )

IEEE 802.1D: STP ( 生成树协议 )

IEEE 802.1p: COS ( 服务等级 )

IEEE 802.1Q: VLAN 标签

IEEE 802.1w for RSTP ( 快速生成树协议 )

IEEE 802.1s for MSTP ( 多生成树协议 )

IEEE 802.1x 安全认证

IEEE 802.1AB for LLDP 链路层发现协议

MAC 地址表16k
优先级队列8 个
巨帧13312 bytes
处理方式存储转发
单播路由支持 IPv4、IPv6 静态路由，RIPv1/v2,RIPng,OSPFV2/V3
组播路由支持 PIM-SM,PIM-DM
交换机特性

交换延迟时间:<10μs

交换机背板带宽:128Gbps

包缓冲区 32Mbit

VLAN 数:4094

IGMP 组播组:1024

支持端口限速

安全特性

ACL 访问控制列表

CPU 防攻击

ARP 安全配置

IP 源防攻击

基于 MAC 的端口安全机制

DHCP-Snooping

HTTPS/SSH 增强网络安全协议

基于端口的网络连接控制(802.1x)

RADIUS 安全认证

通过 VLAN (802.10)网络隔离

SNMP v1/v2c/v3 加密验证和访问控制

软件特征

支持 RIP(v1/2)，RIPng

支持 OSPF(V1/V2/V3)

支持 IPv4、IPv6 静态单播路由

支持静态组播路由

支持 VRRP

支持 BFD 诊断功能

支持 PIM-SM,PIM-DM

支持 DHCP relay，DHCP server

支持 MSTP/RSTP/STP

支持 ERPS:切换时间< 50ms

支持 OoS(802.1p/DSCP) 流量优先级管理

支持 VLAN (802.1Q) 带 VLAN 标记

支持 OINO

支持 IGMP v1/v2/v3(IGMP snooping) 组播管理支持 SNMP v1/2/v3 加密验证和访问控制

支持 ACL

支持端口限速

支持端口环回检测

支持风暴抑制

支持端口镜像

支持端口聚合（Trunk）

支持端口流量监测和流量统计

支持静态 MAC 绑定

支持端口流控功能

支持 SNTP 网络时钟

支持 RTC

支持 syslog

支持 802.1x

支持 DDM

网络冗余MSTP/RSTP/STP

ERPS

VRRP

警告/监测系统

通过继电器输出进行故障报警

通过系统日志记录和浏览事件 syslog 上报

支持 SNMP 通过 trap 发出事件警告通知

故障输出继电器输出故障报警 : 1A@24VDC
Console 控制口RJ45口，RS-232 控制线，115200bps-8-N-1
机械特性
尺寸(WxHxD) mm86x144x125
外壳
金属
散热方式无风扇，自然散热
防护等级IP40
安装方式默认导轨，可选壁挂
重量 (kg)≤ 2KG
环境
储存温度-40°C~85°C
工作温度-40°C~75°C
工作湿度5%-95%无凝露


认证
EMIFCC Part 15,CISPR(EN55022) class A
EMS

EN61000-4-2(ESD)

EN61000-4-3(RS)

EN61000-4-4(EFT)

EN61000-4-5 (Surge)

EN61000-4-6(CS)

接触放电 6 kV，

空气放电 8 Kv 10 V/m，

80MHz~ 1 GHz 信号端 1 kV，

电源输入端 2 kV

电源输入端：2kV（线 / 地），1kV（线 / 线） 10 V，150kHz~80 MHz

冲击IEC60068-2-27
跌落IEC60068-2-32
震动IEC60068-2-6
安全等级EN 62368-1 (LVD)


质保时间
5年
交换机尺寸(mm)
LS9220WT-4GX-8GP-8GT
LS9220WT-4GX-16GT






订购信息

产品型号
描述
LS9220WT-4GX-16GT-LV4 万兆光 +16 个千兆电，三层网管型卡轨式工业以太网交换机，支持双路 DC24V（12~36V）隔离电源供电。
LS9220WT-4GX-8GP-8GT-LV4 万兆光 +8 个千兆光 +8 千兆电，三层网管型卡轨式工业以太网交换机， 支持双路 DC24V（12~36V）隔离电源供电。
LS9220WT-4GX-16GT-AD220工 业 级 导 轨 式 三 层 交 换 机，16 个 千 兆 电 口，4 个 千 / 万 兆 SFP 插 槽， 85~264VAC/100-300VDC 单电源
LS9220WT-4GX-8GP-8GT-AD220工业级导轨式三层交换机，8 个千兆电口，12 个千兆 SFP 插槽，4 个千兆 / 万兆 SFP+ 插槽，85~264VAC/100-300VDC 单电源
