LS1202/1203百兆系列

LS1202/1203百兆系列

LS1202/1203系列

2-3口百千兆工业级导轨收发器

◆提供2-3路百兆以太网接口，支持1个百兆光+1个百兆电或者1个百兆光+2个百兆电接口;

◆即插即用，方便快捷，支持电源状态继电器告警输出;

◆采用高强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，持久耐用，稳定可靠;

◆采用工业级电源设计，多种电源方案可选，满足用户灵活应用，

◆-40°C~85℃C工作温度，满足恶劣工业环境应用要求，

◆安装方式默认导轨，可选挂墙。

规 格

规格参数
端口描述

总端口:2个，支持1个百兆电口,1个百兆SFP光口

总端口:3个，支持1个百兆电口，2个百兆SFP或者SC/ST/FC光口

电源输入

输入电压:直流电源:DC18~DC48V支持双电源冗余

交流电源:单路85-265VAC/77-300VDC隔离电源供电

电源功耗<3W
电源保护支持过载保护和反向保护
技术标准
以太网规范

IEEE 802.3: 10Base-T

IEEE 802.3u: 100Base-TX 和 100Base-FX

MAC地址表1k
优先级队列2个
巨帧1536 bytes
处理方式存储转发
交换机特性

交换延迟时间:<10μs

交换机背板带宽:1Gbps

机械特性

尺寸 (W x H x D)）

26 x 95 x 70mm
防护等级IP40
安装方式默认导轨，可选壁挂
重量 (kg)≤ 1KG
储存温度-40°C~85°C
工作温度-40°C~75°C
工作湿度5%-95%无凝露


认证
EMIFCC Part 15,CISPR(EN55022) class A
EMS

EN61000-4-2(ESD)

EN61000-4-3(RS)

EN61000-4-4(EFT)

EN61000-4-5 (Surge)

EN61000-4-6(CS)

接触放电 6 kV，

空气放电 8 Kv 10 V/m，

80MHz~ 1 GHz 信号端 1 kV，

电源输入端 2 kV

电源输入端：2kV（线 / 地），1kV（线 / 线） 10 V，150kHz~80 MHz

冲击IEC60068-2-27
跌落IEC60068-2-32
震动IEC60068-2-6
安全等级EN 62368-1 (LVD)


质保时间
5年
尺寸(mm)

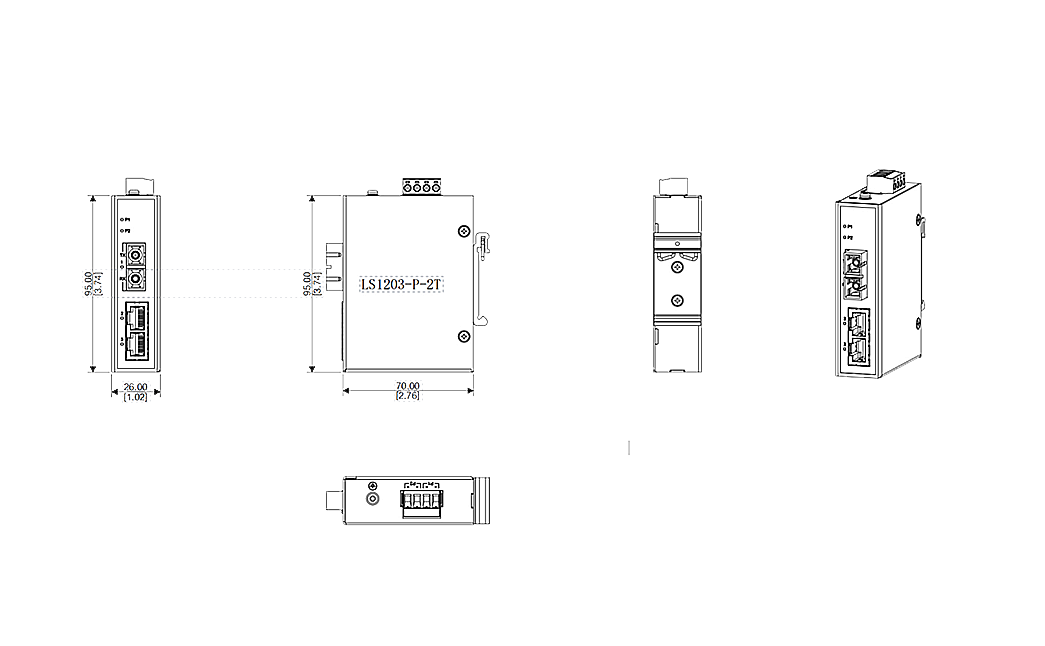

LS1203-P-2T

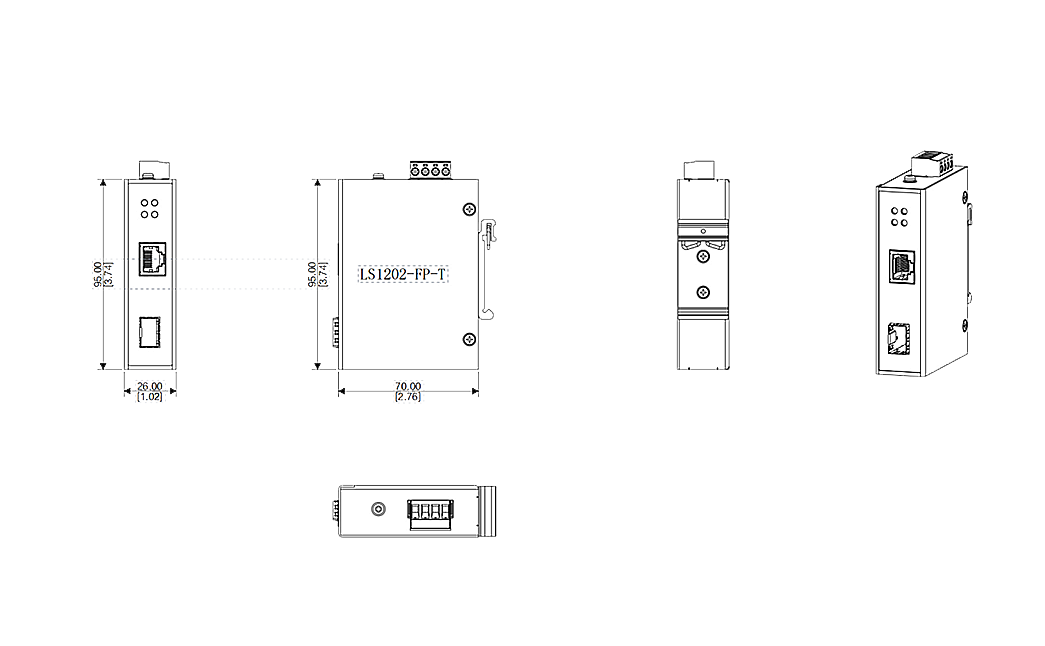

LS1202-FP-T

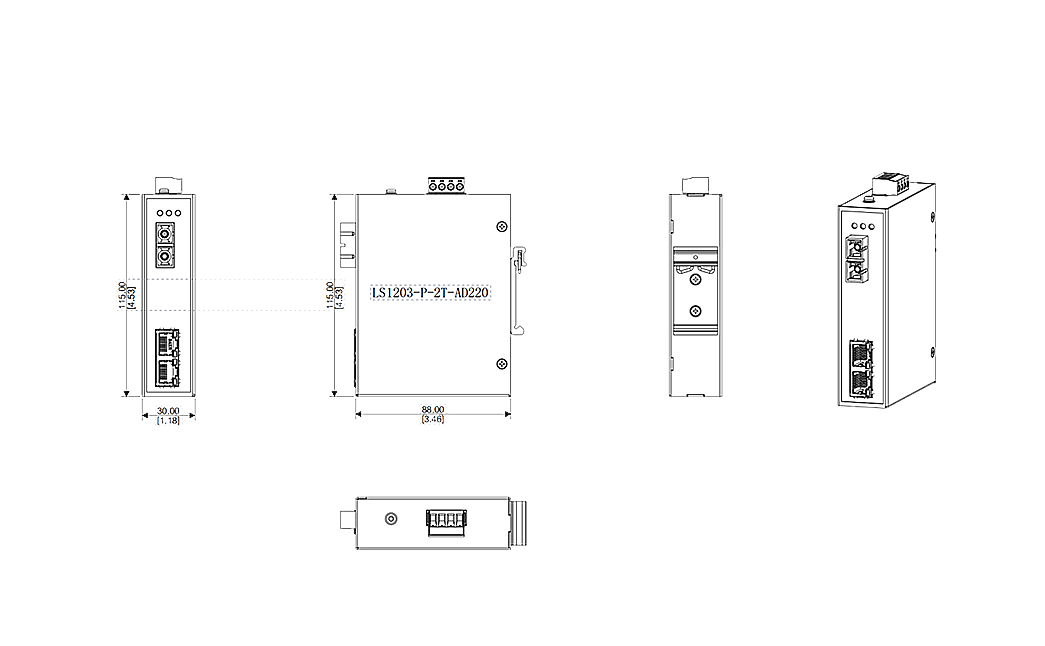

LS1203-P-2T-AD220









订购信息

产品型号
LS1202-FP-T工业级百兆收发器，1百兆SFP光插槽1百兆电，双路DC12~DC48V电源供电。
LS1203-P-2T工业级百兆收发器，1百兆光(1*9模块SC/ST/FC可选)2百兆电，双路DC12~DC48V电源供电。
LS1203-P-2T-AD220工业级百兆收发器，1百兆光(1*9模块SC/ST/FC可选)2百兆电，单路85-265VAC/77-300VDC隔离电源供电。
