LS6075导轨式工业级光纤收发器系列

LS6075导轨式工业级光纤收发器系列

LS6075系列

导轨式工业级光纤收发器

◆ 提供 RS-232/RS-485/422 接口可选，1 个可选 SC/ST/FC 光口；

◆ 信号流向自动识别，透明传输；

◆ 波特率自适应，无需更改用户协议；

◆ 工业级设计，全部表面贴装工艺；

◆ IP40 防护等级，无风扇散热 ；

◆ 采用工业级电源设计，多种电源输入方案可选；

◆ -40℃ ~75℃工作温度，满足工业应用场景；

规 格

规格参数
端口描述

RS-232/RS-485/422 接口可选，1 个可选 SC/ST/FC 光口

电源输入

低压直流电源：双电源冗余，范围 DC12~36V

高压交直流电源：单路，85-264VAC/100-300VDC 隔离电源，4 针端子

电源功耗

空载：≤ 10W@48VDC

满载：≤ 25W@48VDC（非 POE 供电）；≤ 390W@48VDC（POE 供电）

电源功耗<1W
电源保护支持过载保护，15KV 静电防护
光纤接口
光口类型

单模 / 多模，单纤 / 双纤可选

光口连接器SC/ST/FC 可选，标配 SC
光线波长多模 850/1310nm，单模 1310/1550nm 可选
传输光纤多模 50/125um, 62.5/125um, 单模 9/125um
传输距离多模 1km，单模 12km
光线路误码率＜ 10-9
串口接口
接口类型工业端子
串口标准EIA RS-232C、RS-485、RS-422
通信速率300bps~115.2Kbps，速率自适应
信号延迟100ns
保护提供 15KV ESD 保护
终端电阻自行外接
指示灯
电源指示灯P1
运行指示灯TX，RX
机械特性

尺寸 (W x H x D)）

230(W) x 115(H) x 91(D)mm
外壳
金属外壳
散热方式无风扇设计，自然散热
防护等级IP40
安装方式默认导轨，可选壁挂
重量（g）≤ 1KG
温度
储存温度-40°C~85°C
工作温度-40°C~75°C
工作湿度5%-95%无凝露
质保时间
5年

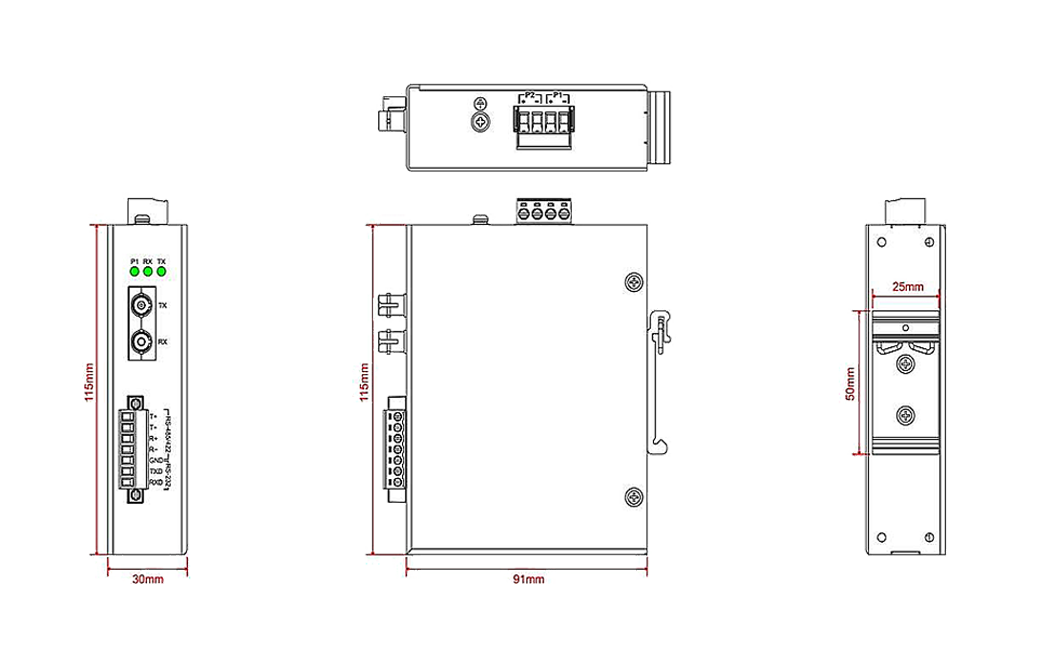

尺寸(mm)






订购信息

产品型号描述
LS6075-S/M-LV
工业级导轨式光纤转换器，1路RS232/RS485/422，1路单 / 多模可选光口， SC/ST/FC 可选，12~36VDC 双电源
LS6075-S/M-AD220工业级导轨式光纤转换器，1路RS232/RS485/422，1路单 / 多模可选光口，SC/ST/FC 可选，85-264VAC/100-300VDC 单电源
