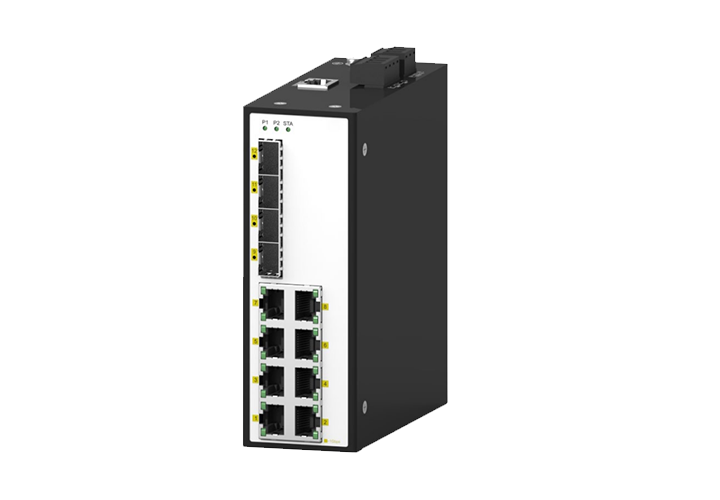

LS7212T系列

LS7212T系列

LS7212T-4GS/4GP 系列

12 口全千兆导轨式管理型工业以太网交换机

◆ 支持 8 个千兆电口，4 个可选千兆 LC/SC/ST/FC 光口；

◆ 千 兆 电 口 10/100/1000M 自 适 应， 全 / 半 双 工，MDI/ MDIX 自适应模式；

◆ 支持 ERPS/PVTRING/MSTP/RSTP/STP 等多种冗余协议 ;

◆ 支持 QoS、VLAN、IGMP Snooping 等管理功能；

◆ 支持 HTTPS/SSL，SSH，用户分级，端口隔离，IPSG， arp 防攻击等安全技术；

◆ 支 持 CLI、Telnet、Web 多 种 管 理 方 式 以 及 基 于 SNMPv1/v2c/v3 的网管软件；

◆ 支持 DDM；

◆ 电源支持过载保护、反接保护和冗余保护（LV）；

◆ IP40 防护等级，无风扇散热；

◆ 采用工业级电源设计，多种电源输入方案可选，满足用 户灵活应用；

◆ -40℃ ~75℃工作温度，满足工业应用场景；

◆ 默认导轨，可选壁挂。

规 格

规格参数

总端口数

12
端口描述

4 个千兆光接口 +8 个 10/100/1000Base-TX 以太网端口

电源输入

直流电源：冗余输入，双路 24VDC（12~48VDC）

交流电源（按需）：单路电源 85-265VAC/77-300VDC

故障输出继电器输出故障报警 : 1A@24VDC
电源功耗<15W
电源保护支持过载保护和反向保护
MAC 地址表8k
路由特性支持 IPv4、IPv6 静态路由
机械特性

外形尺寸(mm)

  (宽x深x高）

50x125x144
储存温度-40°C~85°C
工作温度-40°C~75°C
工作湿度5%-95%
散热方式无风扇，自然散热
防护等级IP40
安装方式默认导轨，可选挂墙
重量 (kg)≤ 1
技术标准
以太网规范

IEEE 802.3: 10Base-T

IEEE 802.3u: 100Base-TX 和 100Base-FX

IEEE 802.3z: 1000BaseX

IEEE 802.3ab: 1000Base-T

IEEE 802.3x: 流量控制

IEEE 802.3ad: LACP ( 端口汇聚控制协议 )

IEEE 802.1D: STP ( 生成树协议 )

IEEE 802.1p: COS ( 服务等级 )

IEEE 802.1Q: VLAN 标签

IEEE 802.1w for RSTP ( 快速生成树协议 )

IEEE 802.1s for MSTP ( 多生成树协议 )

IEEE 802.1AB for LLDP 链路层发现协议

优先级队列8 个
巨帧10 KBytes
处理方式存储转发
交换机特性

交换延迟时间:<10μs

交换机背板带宽:56Gbps

VLAN 数:4096

IGMP 组播组:512

支持端口限速

安全特性

支持基于 IP、MAC、端口、vlan 的组合绑定

支持端口隔离、端口安全、Sticky Mac

支持 DAI 动态 arp 检测

支持 ACL

支持 arp 防攻击

支持 CPU-Defend Policy

/HTTPS/SSH/telnet 增强网络安全协议

开启 / 关闭端口

基于 MAC 的端口安全机制

SNMP v1/v2c/v3 加密验证和访问控制

软件特征

支持 MSTP/RSTP/STP

支持 private-ring 私有环网协议 : 切换时间＜ 50ms

支持 QoS(802.1p/DSCP) 流量优先级管理

支持 VLAN (802.1Q) 带 VLAN 标记

支持 IGMP v1/v2/v3 (IGMP snooping) 组播管理

支持 LLDP

支持 SNMP v1/v2/v3 加密验证和访问控制

支持 RMON

支持 ACL

支持端口隔离

支持端口限速

支持风暴抑制

支持端口镜像

支持端口聚合（Trunk/LACP）

支持端口流量监测和流量统计

支持静态 MAC 绑定

支持端口流控功能

支持 SNTP 网络时钟

支持 syslog

支持 DHCP server/DHCP client

支持 DHCP snooping

支持静态路由（最大 32 条）

支持 ARP 检测

设备管理

支持 SNMP

支持 WEB 网管（支持 HTTPS）

支持 DHCP-client

支持用户口令保护

支持命令行配置

网络冗余MSTP/RSTP/STP

private-ring 私有环网协议

ERPS

警告/监测系统

通过继电器输出进行故障报警

通过系统日志记录和浏览事件 syslog 上报

支持 SNMP 通过 trap 发出事件警告通知

Console 控制口RJ45口，RS-232 控制线，115200bps-8-N-1


认证
EMIFCC Part 15,CISPR(EN55022) class A
EMS

EN61000-4-2(ESD)

EN61000-4-3(RS)

EN61000-4-4(EFT)

EN61000-4-5 (Surge)

EN61000-4-6(CS)

接触放电 6 kV，

空气放电 8 Kv 10 V/m，

80MHz~ 1 GHz 信号端 1 kV，

电源输入端 2 kV

电源输入端：2kV（线 / 地），1kV（线 / 线） 10 V，150kHz~80 MHz

冲击IEC60068-2-27
跌落IEC60068-2-32
震动IEC60068-2-6
安全等级EN 60950-1


质保时间
5年
交换机尺寸(mm)
LS7212T-4GS
LS7212T-4GP













订购信息

产品型号描述
LS7212T-4GS-8GT4 千兆光（1&9 模块，SC/ST/FC 可选）+8 千兆兆电口二层网管型卡轨式工业以 太网交换机，支持双路 DC12~48V 宽压电源供电。
LS7212T-4GS-8GT-A2204 千兆光（1&9 模块，SC/ST/FC 可选）+8 千兆兆电口二层网管型卡轨式工业以 太网交换机，单路 85-265VAC/77-300VDC 隔离电源供电。
LS7212T-4GP-8GT4 千兆光（SFP 模块，）+8 千兆电口，二层网管型卡轨式工业以太网交换机，支 持双路 DC12~48V 宽压电源供电。
LS7212T-4GP-8GT-A2204 千兆光（SFP 模块，）+8 千兆电口，二层网管型卡轨式工业以太网交换机，单 路 85-265VAC/77-300VDC 隔离电源供电。
