LS5024系列

LS5024系列

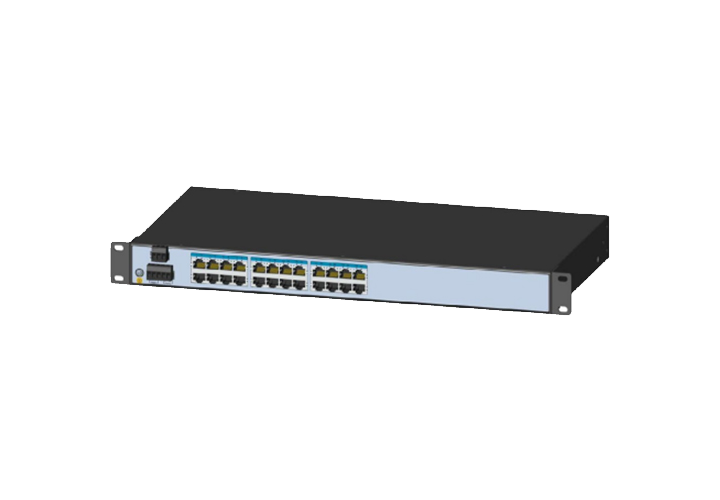

LS5024-24T 系列

24口 机架式百兆管理型工业以太网交换机

◆ 最多支持 24 个百兆口；

◆ 百兆电口 10/100M 自适应，全 / 半双工，MDI/ MDIX 自适应模式；

◆ 支 持 ERPS/PVTRING/MSTP/RSTP/STP 等 多 种 冗余协议 ;

◆ 支持 QoS、VLAN、IGMP Snooping 等管理功能；

◆ 支持 HTTPS/SSL，SSH，用户分级，端口隔离， IPSG，arp 防攻击等安全技术 ;

◆ 支持 CLI、Telnet、Web 多种管理方式以及基于 SNMPv1/v2c/v3 的网管软件 ;

◆ 支持 DDM;

◆ 电源支持过载保护、反接保护和冗余保护；

◆ IP40 防护等级，无风扇散热；

◆ 采用工业级电源设计，多种电源输入方案可选， 满足用户灵活应用；

◆ -40℃ ~75℃工作温度，满足工业应用场景。

规 格

规格参数

总端口数

24
端口描述

24 个 10/100Base-TX 以太网端口

电源输入

交直流电源，冗余电源 85-265VAC/77-300VDC

故障输出继电器输出故障报警 : 1A@24VDC
电源功耗<20W
电源保护支持过载保护和反向保护
MAC 地址表8k
路由特性支持 IPv4、IPv6 静态路由


机械特性

外形尺寸(mm)

  (宽x深x高）

440x230x44.4
储存温度-40°C~85°C
工作温度-40°C~75°C
工作湿度5%-95%
散热方式无风扇，自然散热
防护等级IP40
安装方式机柜挂耳或托盘安装
重量 (kg)≤ 5KG


技术标准
以太网规范

IEEE 802.3: 10Base-T

IEEE 802.3u: 100Base-TX 和 100Base-FX

IEEE 802.3x: 流量控制

IEEE 802.3ad: LACP ( 端口汇聚控制协议 )

IEEE 802.1D: STP ( 生成树协议 )

IEEE 802.1p: COS ( 服务等级 )

IEEE 802.1Q: VLAN 标签

IEEE 802.1w for RSTP ( 快速生成树协议 )

IEEE 802.1s for MSTP ( 多生成树协议 )

IEEE 802.1AB for LLDP 链路层发现协议

优先级队列8 个
巨帧10 KBytes
处理方式存储转发
交换机特性

交换延迟时间:<10μs

交换机背板带宽:56Gbps

VLAN 数:4096

IGMP 组播组:512

支持端口限速

安全特性

支持基于 IP、MAC、端口、vlan 的组合绑定

支持端口隔离、端口安全、Sticky Mac

支持 DAI 动态 arp 检测

支持 ACL

支持 arp 防攻击

支持 CPU-Defend Policy

HTTPS/SSH/telnet 增强网络安全协议

开启 / 关闭端口

基于 MAC 的端口安全机制

SNMP v1/v2c/v3 加密验证和访问控制

软件特征

支持 MSTP/RSTP/STP

支持 private-ring 私有环网协议 : 切换时间＜ 50ms

支持 QoS(802.1p/DSCP) 流量优先级管理

支持 VLAN (802.1Q) 带 VLAN 标记

支持 IGMP v1/v2/v3 (IGMP snooping) 组播管理

支持 LLDP

支持 SNMP v1/v2/v3 加密验证和访问控制

支持 RMON

支持 ACL

支持端口隔离

支持端口限速

支持风暴抑制

支持端口镜像

支持端口聚合（Trunk/LACP）

支持端口流量监测和流量统计

支持静态 MAC 绑定

支持端口流控功能

支持 SNTP 网络时钟

支持 syslog

支持 DHCP server/DHCP client

支持 DHCP snooping

支持静态路由（最大 32 条）

支持 ARP 检测

设备管理

支持 SNMP

支持 WEB 网管（支持 HTTPS）

支持 DHCP-client

支持用户口令保护

支持命令行配置

网络冗余MSTP/RSTP/STP

private-ring 私有环网协议

ERPS

警告/监测系统

通过继电器输出进行故障报警

通过系统日志记录和浏览事件 syslog 上报

支持 SNMP 通过 trap 发出事件警告通知

Console 控制口RJ45口，RS-232 控制线，115200bps-8-N-1


认证
EMIFCC Part 15,CISPR(EN55022) class A
EMS

EN61000-4-2(ESD)

EN61000-4-3(RS)

EN61000-4-4(EFT)

EN61000-4-5 (Surge)

EN61000-4-6(CS)

接触放电 6 kV，

空气放电 8 Kv 10 V/m，

80MHz~ 1 GHz 信号端 1 kV，

电源输入端 2 kV

电源输入端：2kV（线 / 地），1kV（线 / 线） 10 V，150kHz~80 MHz

冲击IEC60068-2-27
跌落IEC60068-2-32
震动IEC60068-2-6
安全等级EN 60950-1


质保时间
5年

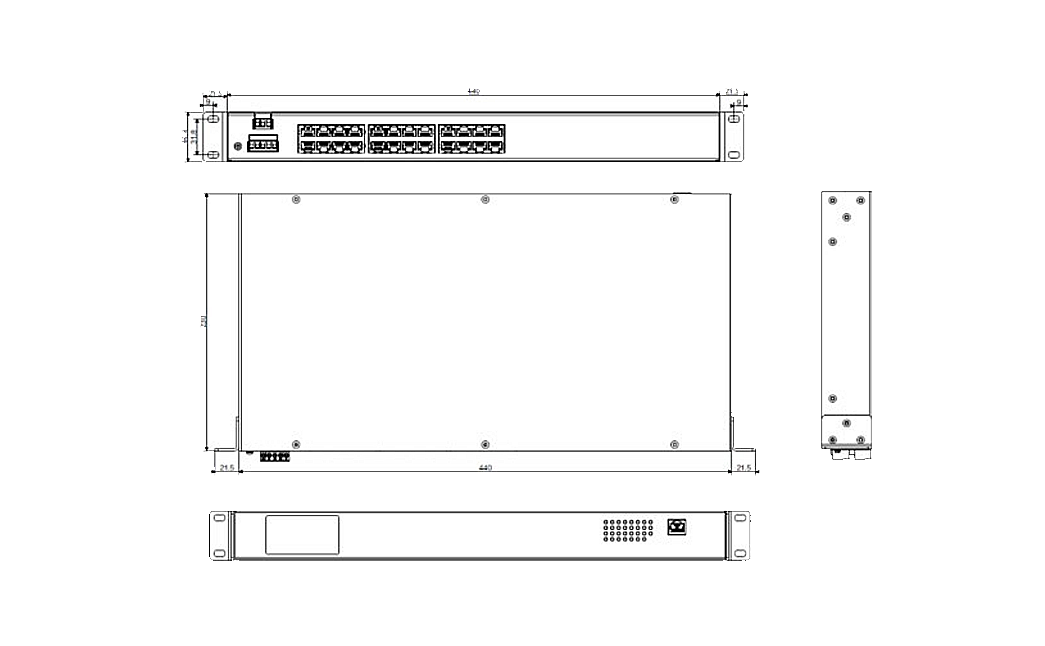

交换机尺寸(mm)
LS5024-24T





订购信息

产品型号描述备注
LS5024-24T-AD220机架安装，二层网管交换机，24 个 10/100Base-TX 以太网端 口，宽温 -40 ～ +75℃ , 单路 85-265VAC/77-300VDC 电源。电源单双电源可选
LS5024-24T-LV机架安装，二层网管交换机，24 个 10/100Base-TX 以太网端 口，宽温 -40 ～ +75℃，DC24-48V 电源
