LS7216T 系列

LS7216T 系列

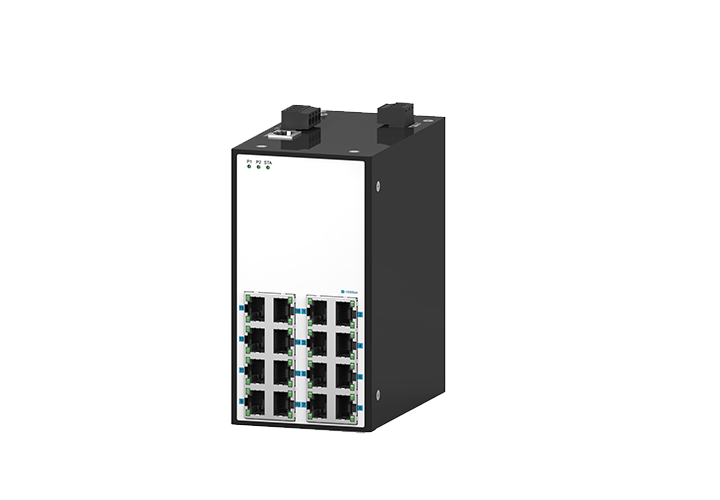

LS7216T-16GT 系列

16 口全千兆导轨式管理型工业以太网交换机


◆ 支持 16 个千兆电口；

◆ 千兆电口 10/100M 自适应，全 / 半双工，MDI/MDIX 自 适应模式；

◆ 支持 ERPS/PVTRING/MSTP/RSTP/STP 等多种冗余协议 ;

◆ 支持 QoS、VLAN、IGMP Snooping 等管理功能；

◆ 支持 HTTPS/SSL，SSH，用户分级，端口隔离，IPSG， arp 防攻击等安全技术

◆ 支 持 CLI、Telnet、Web 多 种 管 理 方 式 以 及 基 于 SNMPv1/v2c/v3 的网管软件；

◆ 电源支持过载保护、反接保护和冗余保护（LV）；

◆ IP40 防护等级，无风扇散热；

◆ 采用工业级电源设计，多种电源输入方案可选，满足用 户灵活应用；

◆ -40℃ ~75℃工作温度，满足工业应用场景；

◆ 默认导轨，可选壁挂。


规 格

规格参数
端口描述

16 个 10/100/1000Base-TX 以太网端口

电源输入

直流电源：冗余输入，双路 24VDC（12~48VDC）

交流电源（按需）：单路电源 85-265VAC/77-300VDC

故障输出
继电器输出故障报警 : 1A@24VDC
电源功耗

＜15W

电源保护支持过载保护和反向保护
MAC地址表
8k
路由特性
支持 IPv4、IPv6 静态路由


技术标准
以太网规范

IEEE 802.3: 10Base-T

IEEE 802.3u: 100Base-TX 和 100Base-FX

IEEE 802.3z: 1000BaseX

IEEE 802.3ab: 1000Base-T

IEEE 802.3x: 流量控制

IEEE 802.3ad: LACP ( 端口汇聚控制协议 )

IEEE 802.1D: STP ( 生成树协议 )

IEEE 802.1p: COS ( 服务等级 )

IEEE 802.1Q: VLAN 标签

IEEE 802.1w for RSTP ( 快速生成树协议 )

IEEE 802.1s for MSTP ( 多生成树协议 )

IEEE 802.1x 安全认证

IEEE 802.1AB for LLDP 链路层发现协议

MAC地址表8k
优先级队列8 个
巨帧10 Bytes
处理方式存储转发
交换机特性

交换延迟时间:<10μs

交换机背板带宽： 56Gbps

VLAN 数:4096

IGMP 组播组:512

支持端口限速

安全特性

支持基于 IP、MAC、端口、vlan 的组合绑定

支持端口隔离、端口安全、Sticky Mac

支持 DAI 动态 arp 检测

支持 ACL

支持 arp 防攻击

支持 CPU-Defend Policy

HTTP/HTTPS/SSH/telnet 增强网络安全协议

开启 / 关闭端口

基于 MAC 的端口安全机制

SNMP v1/v2c/v3 加密验证和访问控制

软件特征

支持 MSTP/RSTP/STP

支持 private-ring 私有环网协议 : 切换时间＜ 50ms

支持 QoS(802.1p/DSCP) 流量优先级管理

支持 VLAN (802.1Q) 带 VLAN 标记

支持 IGMP v1/v2/v3 (IGMP snooping) 组播管理

支持 LLDP

支持 SNMP v1/v2/v3 加密验证和访问控制

支持 RMON

支持 ACL

支持端口隔离

支持端口限速

支持风暴抑制

支持端口镜像

支持端口聚合（Trunk/LACP）

支持端口流量监测和流量统计

支持静态 MAC 绑定

支持端口流控功能

支持 SNTP 网络时钟

支持 syslog

支持 DHCP server/DHCP client

支持 DHCP snooping

支持静态路由（最大 32 条）

支持 ARP 检测

设备管理

支持 SNMP

支持 WEB 网管（支持 HTTPS）

支持 DHCP-client

支持用户口令保护

支持命令行配置

网络冗余

MSTP/RSTP/STP

private-ring 私有环网协议

ERPS

警告/监测系统

通过系统日志记录和浏览事件syslog上报

支持SNMP通过trap发出事件警告通知

支持SNMP通过trap发出事件警告通知

故障输出

继电器输出故障报警： 1A@24VDC
Console 控制口RJ45口，RS-232 控制线，115200bps-8-N-1



机械特性
76尺寸 (W x H x D)

50 X 125X144mm

安装方式

默认导轨，可选壁挂

防护等级
IP40
重量 (kg)

≤1KG


环境
储存温度-40°C~85°C
工作温度-40°C~75°C
工作湿度5%-95%无凝露


认证

EMI

FCC Part 15， CISPR (EN55022) class A

EMS

EN61000-4-2 (ESD)

EN61000-4-3 (RS)

EN61000-4-4 (EFT)

EN61000-4-5 (Surge)

EN61000-4-6 (CS)

接触放电6 kV，空气放电8 Kv

10 V/m，80MHz~ 1 GHz

信号端1 kV，电源输入端2 kV

电源输入端：2kV（线/地），1kV（线/线）10 V，150kHz~80 MHz

质保时间
5年
交换机尺寸





订购信息

产品型号描述

LS7216T-16GT

16 千兆电口，二层网管型卡轨式工业以太网交换机，支持双路 DC12~48V 宽压 电源供电。

LS7216T-16GT-A220

16 千 兆 电 口， 二 层 网 管 型 卡 轨 式 工 业 以 太 网 交 换 机， 单 路 85-265VAC/77- 300VDC 隔离电源供电。
